补偿器系列

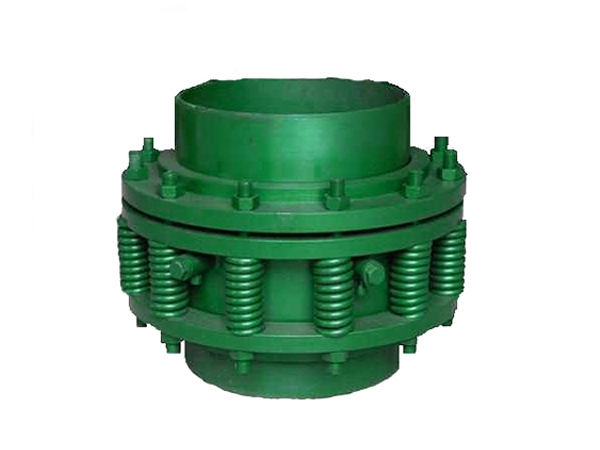

旋转直埋补偿器
发布时间:2020-06-01 浏览



补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为:波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型,其中以波纹补偿器较为常用,主要为保障管道安全运行,具有以下作用:

1.补偿吸收管道轴向、横向、角向热变形。

2.波纹补偿器伸缩量,方便阀门管道的安装与拆卸。

3.吸收设备振动,减少设备振动对管道的影响。

4.吸收地震、地陷对管道的变形量。

一、膨胀节的压力范围:各类膨胀节的压力是t=20℃时的设计压力Pd(MPa),压力范围通常是从真空到4MPa,如有特殊超高压力要求时,我们也可专门设计。每件产品出厂前,每道工序均进行100%的压力试验和其它要求的检测,满足标准要求后才能出厂。

二、膨胀节的温度范围:依据客户的工况条件不同也可采用其它材料制造。当接管、内衬筒的材质为碳钢时,膨胀节的工作温度范围为-20℃~420℃;当接管、内衬筒的材质为不锈钢(同波纹管)时,产品的温度范围为-196~700℃。

三、膨胀节的选型本厂生产的系列膨胀节中,轴向型膨胀节用以吸收管线的轴向位移;横向型膨胀节用以吸收垂直于膨胀节轴线的横向位移;通用型及小拉杆横向型可以吸收2-3个方向的位移;角向型膨胀节以两个或三个配套使用,用以吸收单平面一个方向或多个方向的横向变形;万向角型膨胀节,同样也是以2-3个配套使用,可以吸收在空间系统中的多方向的横向位移。膨胀节具体选型时,必须考虑的主要因素:管道公称直径DN棗接口尺寸或法兰标准及其连接尺寸。工作压力P —应使P ≤Pd(设计压力),并对波纹管进行应力评定。工作温度T —考虑温度修正系数,校核设计温度。材料 —取决于介质性质及工作温度。补偿量 —注明要补偿位移的方向和大小(轴向、横向、角向)。寿命 —考虑使用年限或大修、更换周期。是否有承受压力推力的构件 —膨胀节压力推力约束机构,这可从约束型与无约束型中选取。


用途范围

直埋式波纹补偿器主要用于直埋管线的轴向补偿,具有抗弯能力,所以可不考虑管道下沉的影响,产品具有补偿量大,寿命长的特点。

技术参数
通径 波数 压力等级MPa 波纹管 最大外径 接管端口 总长L
DN 0.25 0.6 1 1.6 2.5 有效面积 尺寸 尺寸 (mm)
轴向补偿量mm/刚度N/mm cm2 mm mm
50 8 14/153 12/318 12/318 12/635 11/1310 37 120 φ57x3.5 361
16 27/76 24/158 24/158 24/318 23/655 445
32 52/38 48/79 48/79 48/159 46/328 621
65 8 19/213 18/213 18/213 18/424 15/841 55 159 φ73x4 377
12 30/142 29/142 27/142 27/283 25/421 425
24 60/71 58/107 54/107 54/142 50/211 581
80 8 30/179 30/179 30/358 29/358 27/650 81 162 φ89x4 430
10 54/143 37/143 37/286 37/286 32/325 466
20 108/72 74/72 74/143 74/143 64/163 660
100 6 34/138 34/277 33/417 33/417 32/817 121 180 φ108x4 410
10 56/83 56/166 56/250 54/250 50/409 492
20 112/42 112/83 112/125 108/125 100/205 712
125 5 37/136 36/272 36/408 35/408 33/801 180 221 φ133x4 410
9 66/76 65/151 65/227 63/227 60/401 412
18 132/38 130/76 130/114 126/114 120/201 711
150 5 49/100 49/200 48/300 45/456 44/845 257 245 φ159x4.5 433
8 88/63 78/125 77/188 71/286 65/423 518
16 159/32 156/63 154/94 142/143 130/211 756
200 4 58/95 56/193 56/288 56/480 55/800 479 327 φ219x6 475
6 86/63 85/128 85/192 84/320 80/927 553
12 172/32 170/64 170/96 168/160 160/200 800
250 4 75/170 74/343 63/588 53/930 50/1856 769 404 φ273x8 500
6 112/113 110/228 95/392 80/620 78/927 620
12 220/57 220/114 190/196 160/310 156/464 984
300 4 73/250 72/503 65/830 57/1253 54/2142 1105 451 φ325x8 584
6 110/167 109/335 97/553 85/835 80/1071 713
12 220/84 218/168 194/277 170/481 160/536 1113
350 4 79/263 78/523 72/840 64/1265 62/2684 1307 500 φ377x10 614
6 119/175 117/348 107/560 97/843 90/1342 759
12 238/88 234/174 214/280 194/442 180/671 1216
400 4 83/280 73/458 70/918 65/1373 63/3675 1611 537 φ426x10 625
6 126/187 109/305 102/612 97/915 90/1838 771
12 250/94 218/153 204/306 194/458 180/920 1225
450 4 98/203 96/405 82/690 69/2305 65/4350 1972 632 φ478x10 620
6 147/135 144/270 124/460 103/1537 90/2175 762
12 294/68 288/135 248/230 206/769 180/1087 1200
500 4 102/212 100/423 84/728 70/2452 65/4256 2445 699 φ529x10 624
6 153/142 149/282 126/485 105/1635 90/2128 766
12 306/71 298/141 252/243 210/818 180/1064 1216
600 4 123/265 121/530 86/1468 99/1740 95/2842 3534 806 φ630x10 676
6 185/177 181/353 148/978 140/1160 120/1420 848
12 370/89 362/177 358/489 280/580 240/710 1382
700 4 128/287 126/573 87/1625 85/2972 84/4100 4717 915 φ720x10 708
6 192/192 188/382 168/1083 131/1982 120/2050 882
12 384/96 376/191 336/542 262/991 240/11025 1422
800 4 128/310 126/620 84/1778 85/3183 84/6234 5822 1005 φ820x10 724
8 256/155 252/310 168/889 170/1591 168/3117 1071
12 384/103 378/207 252/596 241/1061 236/1558 1538
900 4 151/378 149/758 118/1329 117/2575 7620 1137 φ920x10 192
8 302/189 298/379 236/664 234/1288 1211
12 453/126 447/253 351/443 354/825 1650
1000 4 140/423 140/845 115/2770 90/5038 9043 1227 φ1020x10 800
8 280/212 280/423 230/1385 180/2519 1200
12 420/141 420/282 345/923 270/1679 1616
